Визуализация спектров выполняется c помощью программы SpectraViewer. Возможна визуализация как ранее сохраненных (в формате Sonix+), так и пользовательских спектров.

Формат Sonix+ - это внутренний формат, общий для всех спектрометров. Файлы этого формата обычно хранятся в директории D:\NewSystem\data. В левой части окна программы SpectraViewer, «разворачивая» D:\NewSystem\data, появляется древовидный список файлов со спектрами (файлы с расширением vrm). При «разворачивании» такого файла появляется список сохраненных спектров.

Правой клавишей мыши надо выбрать спектр для визуализации, а затем нажать кнопку Show all.
В результате в окне визуализации будут изображены один или несколько графиков спектров (в выбранном цвете и текущем масштабе). Вверху отображается имя последнего выбранного спектра (если их несколько).

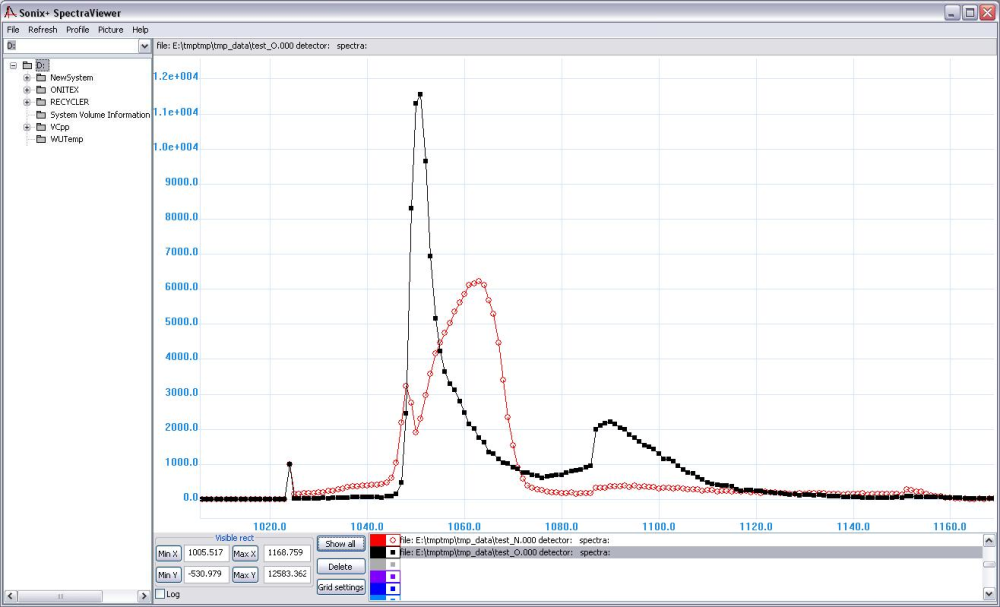

Пример изображения спектра приведен ниже.

Т.к. форматы пользовательских спектров различны на каждом спектрометре, прежде чем просматривать спектры, надо указать их формат. Для этого - с помощью команды Profile открыть форму

и заполнить поля Parameters:
T, X, Y – размеры спектра соответственно по T, X, Y;
NDim – тип спектра (одномерный, двумерный, трехмерный);
N bits – формат данных.

Далее с помощью команды File выбрать файл для визуализации и нажать кнопку Show all.

Загрузка спектра происходит в выбранный слот.

«Таскание» спектра – при удержании левой клавиши мыши.
Увеличение – удерживая правую кнопку мыши выбрать прямоугольник, который будет увеличен.

Log – показывать или нет спектры в логарифмическом масштабе (если значение меньше 1 то логарифм равен нулю).
ShowAll – показать спектр целиком.
GridSettings – настройка параметров сетки.
Delete – удалить спектр из списка отображаемых спектров.
