Введение.

ConfigEditor специализированный редактор для изменения конфигурации установки.

Конфигурирование установки выполняется программистами. Конфигурация может быть, ввиду особой ответственности, поправлена или дополнена только ответственным за установку. Конфигурационный файл (например, d:/NewSystem/config/gek3_instrument_configuration.py) включает все параметры оборудования, а так же важные программные настройки.

Запуск задачи.

Задачу можно запустить двояко

с помощью иконки на рабочем столе,
или, если ее нет, с помощью Total Commander.

Редактирование конфигурационного файла.

Рассмотрим процесс редактирования конфигурационного файла на примере спектрометра ГЕК-3. На спектрометре ГЕК-3 редактирование конфигурационного файла может понадобиться при изменении номера последовательного порта и скорости его работы.

Рассмотрим последовательно, как это сделать.

1. Запускаем задачу ConfigEditor. Выбираем страницу Variable. Далее – File, Open. Открывается окно, в котором необходимо выбрать имя конфигурационного файла (gek3_instrument_configuration), нажать кнопку «Открыть» (рис. 1)

(Полный путь: d:/NewSystem/config/gek3_instrument_configuration.py).

Рис. 1. Открытие конфигурационного файла с помощью ConfigEditor.

В поле страницы появляется древовидный список модулей комплекса,
в котором нас будет интересовать driver_sport (рис. 2)

Рис. 2. Страница Variable. Список модулей комплекса.

2. «Разворачиваем» ту часть списка, которая касается driver_sport, последовательно нажимая на + . Появляется список параметров, из которых интерес представляют port_name и BaudRate (рис.3).

Рис. 3. Страница Variable. Список параметров driver_sport.

3. Чтобы изменить значение какого-либо параметра, надо кликнуть левой кнопкой мыши на соответствующей строке. Вид строки изменится: в квадратных скобках появится текущее значение выбранного параметра (рис. 4). Это значение надо изменить, если это необходимо, и нажать клавишу <Enter>.

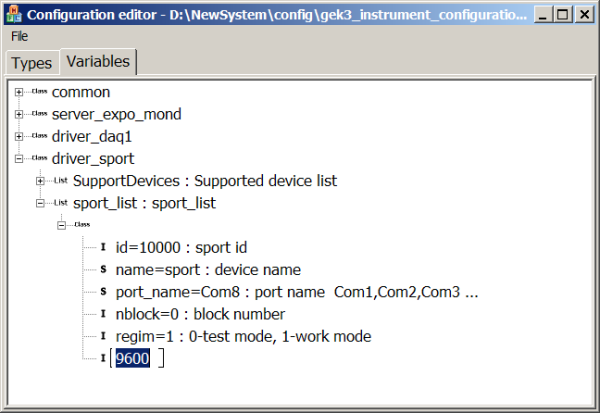

Рис. 4. Страница Variable. Изменение значения выбранного параметра.

Изменив все необходимые параметры, надо сохранить изменения. Это выполняется: File, Save.
